MAGNETYZERY SAMOCHODOWE

Instrukcja montażu systemu aktywatorów w wersji rozszerzonej dla silników benzynowych

AKTYWATOR PALIWA AFE

Zlokalizować przewód paliwowy zasilający gaźnik lub wtryskiwacze. W większości przypadków jest to jeden przewód. Uwaga: niektóre silniki mogą mieć więcej przewodów doprowadzających paliwo, co wymaga zastosowania dodatkowych zestawów aktywatorów. MAGNETIZER (2 części) zapina się bez żadnych narzędzi za pomocą dołączonych do kompletu plastikowych opasek samozaciskowych. Trwa to nie dłużej niż zapięcie pasów bezpieczeństwa w samochodzie.

MONTAŻ AFE
1. Plastikowy pasek samozaciskowy przeciągnąć przez otwory, jak pokazano na rysunku. Nie zaciągać go ściśle, pozostawiając pętlę długości 3 cm.
2. Umieścić AFE wokół przewodu paliwowego. Drugi pasek przeciągnąć przez pozostałe otwory magnetyzera i zacisnąć oba paski tak, aby przylegał ściśle do przewodu paliwowego.
UWAGA ! Jeżeli przewód paliwowy jest zbyt cienki należy lekko podgiąć dolną płytkę magnetyzera. Starać się odizolować płytkę AFE od części metalowych i montować pod katem prostym do przewodu.
3. Złożyć razem dwie części i wyrównać odległości między dolną płytką, a uchwytami górnej części aktywatora. Teraz można dociągnąć obydwa paski tak, aby całe urządzenie obejmowało przewód paliwowy. Od tego momentu magnetyzer uaktywnia przepływające paliwo.

MIEJSCA INSTALACJI AFE

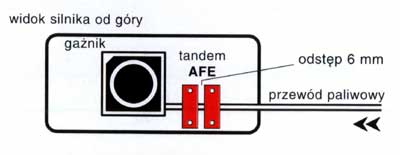

A. Silnik gaźnikowy

Umieścić jak najbliżej gaźnika obie części zastawu AFE w odstępie ok. 6 mm na przewodzie paliwowym zasilającym gaźnik. Montaż dwóch części jest konieczny dla uzyskania lepszego efektu.

B. Wtrysk jednopunktowy

Ten rodzaj wtrysku podobny jest do zasilania gaźnikowego. Zestaw zawierający dwa magnetyzery AFE (tandem) należy umieścić na przewodzie zasilającym, możliwie blisko urządzenia wtryskowego, zachowując odległość między aktywatorami ok. 6 mm.

C. Wtrysk wielopunktowy

Tandem AFE umieścić na przewodzie zasilającym wtryskiwacze. W silnikach, w których zespoły wtryskiwaczy są zasilane oddzielnym przewodem paliwowym, umieścić 1/2 zestawu na każdym przewodzie w odległości 7-8 cm od wtryskiwacza.

AKTYWATOR POWIETRZA MAE

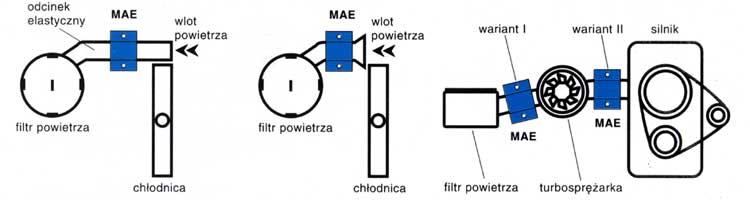

MIEJSCA INSTALACJI MAE

Przykłady miejsc instalowania aktywatorów powietrznych typu MAE w samochodach osobowych i ciężarowych z silnikami, z wtryskiem jedno i wielopunktowym, oraz silnikiem Diesla.

AKTYWATOR UKŁADU CHŁODZENIA ACE

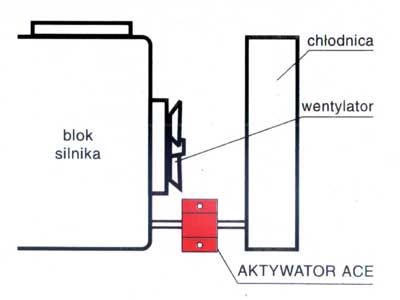

MIEJSCA INSTALACJI ACE

Magnetyzer należy zamontować blisko bloku silnika na dolnym przewodzie gumowym łączącym chłodnicę z silnikiem. Takie miejsce montażu gwarantuje rozpuszczenie kamienia wodnego i osadów wydzielających się z płynów chłodzących. Chroni przed korozją wszystkie urządzenia układu chłodzenia i czujniki oraz poprawia odprowadzanie ciepła. Znacznie przedłuża żywotność chłodnicy, pompy wodnej i uszczelki pod głowicą oraz eliminuje osad na czujniku tempratury zapewniając właściwe załączanie i wyłączanie wentylatora. Aktywatora ACE nie wolno stosować na powietrznym układzie chłodzenia.
