MAGNETYZERY SAMOCHODOWE

Instrukcja montażu systemu aktywatorów w wersji podstawowej dla silników wysokoprężnych

AKTYWATOR PALIWA AFE

Zlokalizować przewód paliwowy zasilający gaźnik lub wtryskiwacze. W większości przypadków jest to jeden przewód. Uwaga: niektóre silniki mogą mieć więcej przewodów doprowadzających paliwo, co wymaga zastosowania dodatkowych zestawów aktywatorów. MAGNETIZER (2 części) zapina się bez żadnych narzędzi za pomocą dołączonych do kompletu plastikowych opasek samozaciskowych. Trwa to nie dłużej niż zapięcie pasów bezpieczeństwa w samochodzie.

MONTAŻ AFE
1. Plastikowy pasek samozaciskowy przeciągnąć przez otwory, jak pokazano na rysunku. Nie zaciągać go ściśle, pozostawiając pętlę długości 3 cm.
2. Umieścić AFE wokół przewodu paliwowego. Drugi pasek przeciągnąć przez pozostałe otwory magnetyzera i zacisnąć oba paski tak, aby przylegał ściśle do przewodu paliwowego.
UWAGA ! Jeżeli przewód paliwowy jest zbyt cienki należy lekko podgiąć dolną płytkę magnetyzera. Starać się odizolować płytkę AFE od części metalowych i montować pod katem prostym do przewodu.
3. Złożyć razem dwie części i wyrównać odległości między dolną płytką, a uchwytami górnej części aktywatora. Teraz można dociągnąć obydwa paski tak, aby całe urządzenie obejmowało przewód paliwowy. Od tego momentu magnetyzer uaktywnia przepływające paliwo.

MIEJSCA INSTALACJI AFE

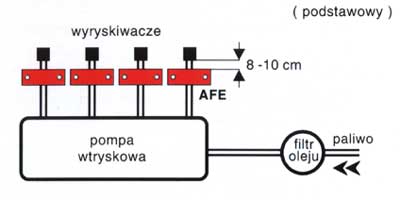

A1. Montaż na wtryskiwaczach Na każdym przewodzie wysokiego ciśnienia, w odległości ok. 8-10 cm od poszczególnych wtryskiwaczy zamontować jeden aktywator AFE. Taki montaż zapewnia uzyskanie najlepszych efektów.

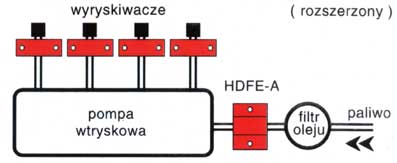

A2. Montaż przed pompą wtryskową W samochodach z silniami Diesla po kilkuletniej eksploatacji zaleca się dodatkowo montaż magnetyzera HDFE-A na przewodzie zasilającym pompę wtryskową w celu zwiększonej aktywizacji paliwa. Jak wynika z wieloletniej praktyki licznych użytkowników, aktywatory te powodują skuteczne usunięcie związków parafinowych i przywracają pompie wtryskowej jej sprawność.
UWAGA ! Do silników Diesla o pojemności powyżej 3000 cm sześciennych stosuje się odrębny system aktywatorów HDEES-A nie objęty niniejszą instrukcją.

AKTYWATOR POWIETRZA MAE

MIEJSCA INSTALACJI MAE

Przykłady miejsc instalowania aktywatorów powietrznych typu MAE w samochodach osobowych i ciężarowych z silnikami, z wtryskiem jedno i wielopunktowym, oraz silnikiem Diesla.
